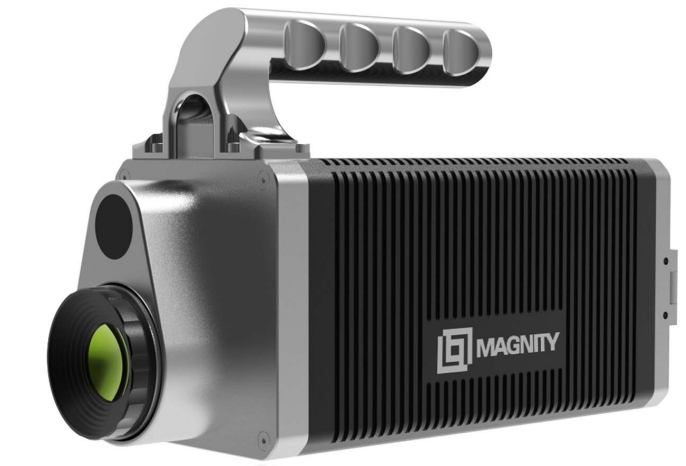

巨哥中波制冷型熱像儀MAG-F7SC

MAG-F7SC采用640x512InSb紅外探測器，全畫面數據率高達131Hz，窗口模式高于4000Hz，可配3um分辨率微距鏡頭。

在線咨詢

產品詳情

MAG-F7SC采用640x512InSb紅外探測器，全畫面數據率高達131Hz，窗口模式高于4000Hz，可配3um分辨率微距鏡頭。

產品特點：

高性能探測器

采用640x512InSb紅外探測器，無新增壞像素問題輸出優質紅外圖像

高分辨率

搭配微距鏡頭物方分辨率可達3um

高速紅外窗口

全局快門，全畫面數據率高達131Hz，窗口模式高于4000Hz，任意位置快速開窗，精準捕捉感興趣區域

多種積分策略

支持多檔預校正，用戶自定義，自動積分(AEC)，寬動態n合1等多種積分策略，可兼顧高靈敏度與寬測溫范圍

高集成度工業設計

內部集成200萬像素可見光相機與紅外圖像同步輸出，可多光譜同步觀測記錄

可錄制、回放

可錄制溫度數據流并回放，完美重現歷史場景免費提供專業版應用程序

可接入多種圖像處理系統

支持GigE Vision，可接入Halcon，VisionProIMAO等圖像處理系統

輸入輸出同步

支持輸入輸出同步，可精確控制積分起點，并與外部設備同步

巨哥MAG-F7SC 1.png 巨哥MAG-F7SC 2.png

專業的在線分析軟件ThermoX

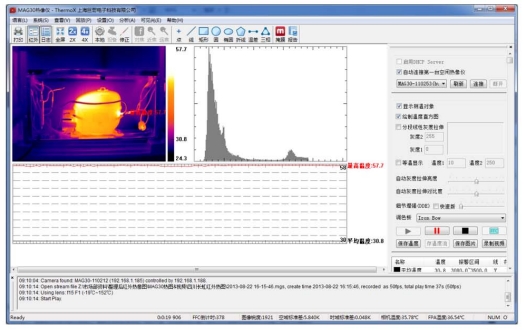

ThermoX是一款基于PC的遠程控制和瀏覽軟件，從觀察到測量，從記錄到報告，一應俱全。

1.測量功能

實時全像面鼠標測溫，并可添加點、線、圓、多邊形等測溫對象，測溫參數可實時修正

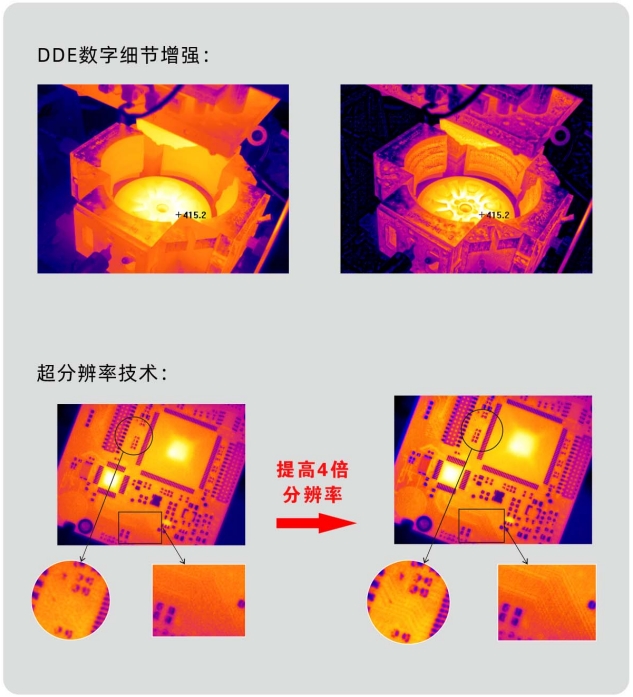

2.顯示增強技術

自動對比度/灰度拉伸，分段人工灰度拉伸，DDE圖像增強

3.記錄功能

溫度數據/紅外熱圖保存，溫度數據流/紅外視頻保存，溫度數據流視頻超分辨率回放

4.報警/日志功能

高低溫追蹤，閾值報警，報警存圖/存視頻，日志記錄，一鍵生成報告

5.可見光相機/云臺控制

可控制紅外/可見光雙艙系統的云臺轉動及可見光畫面的預覽和保存

6.軟件拓展/集成

提供功能全面的SDK，用戶可根據自己需求二次開發

技術參數：

探測器

類型：InSb 焦平面陣列
像素：640×512
像素尺寸：15μm
工作溫度：80K（集成斯特林制冷機），室溫下開機時間小于 5 分鐘

波長范圍：標配 3.7μm-4.8μm，選配 1μm-5μm 或其他波段
F 數：選配 F4，選配 F2
讀出方式：全局快門
幀率

640×512（全畫面）131Hz
240×192 660Hz
80×64 2226Hz

熱靈敏度：≤20mK
可見光 CMOS：1440×1080
測溫性能

ADC：16 位
測溫范圍：-20℃-1600℃多個可選范圍
測溫準確度：0.2℃或者 0.2%，取較大者
測溫穩定度：典型值在 0℃-500℃范圍內優于 1℃或者 1%，取較大者；保證值全量程優于 2℃或者 2%，取較大者

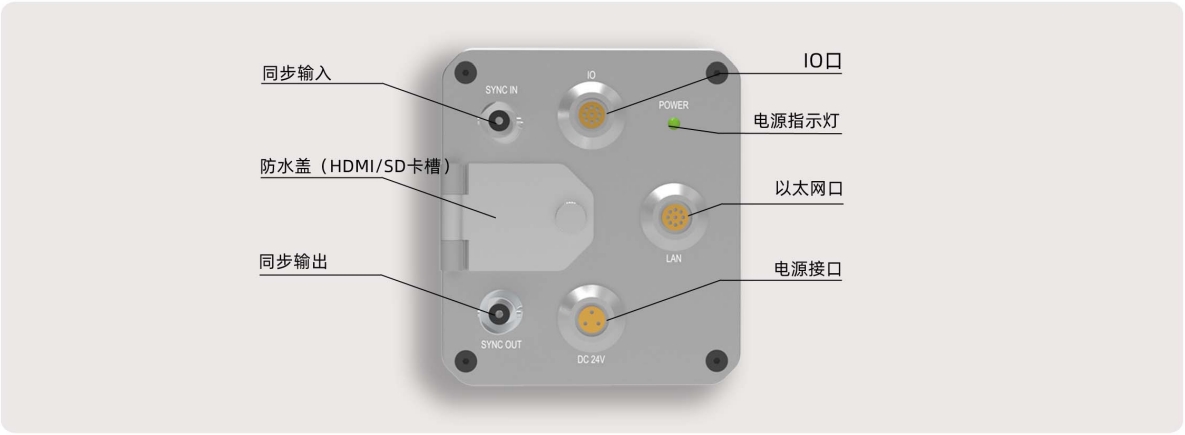

數據接口

網絡：1000M 以太網，RJ45 接口，支持 TCP、UDP、IP 等多種協議
串口：標配 RS485
輸入輸出同步：SYNC_IN，SYNC_OUT，TTL 電平
輸入觸發：TTL 電平，功能可定義
輸出信號：繼電器無源報警，引出 NC，COM，NO 管腳

電源：DC 24V
功耗：峰值＜18W，常溫穩態＜12W
物理特性

尺寸：238mm（L）×80mm（W）×90mm（H）（含標配 25mm 鏡頭）
重量：＜2.5kg（含標配 25mm 鏡頭）
安裝接口：UNC 1/4-20 標準三腳架接口，M3/M6 螺紋接口

功能特點

圖像采集與處理：采用全局快門，可實現全畫面高數據率采集，窗口模式下速度更快，能精準捕捉快速變化過程及感興趣區域；內部集成可見光相機，可多光譜同步觀測記錄；支持高精度同步模式，可用于鎖相檢測；可錄制溫度數據流并回放。
數據傳輸與兼容性：支持 GigE Vision 協議，可方便接入 Halcon、VisionPro、IMAQ 等圖像處理系統；SDK 支持 C/C++/Java/Python/Matlab/LabVIEW/Restful API 等多種接口，便于二次開發和系統集成。

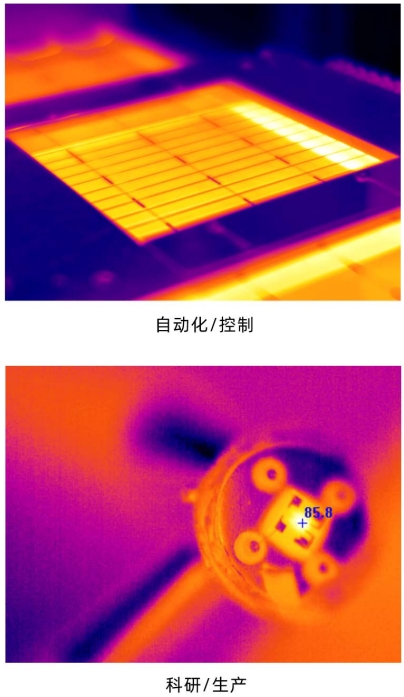

應用領域

科研領域：適用于材料科學研究中觀察材料的熱特性、熱傳導過程等；在生命科學研究中，可用于監測生物樣品的溫度變化、生物熱過程等；也可用于物理、化學等學科的實驗研究，如研究熱化學反應、熱現象等。
工業領域：在半導體制造過程中，可用于檢測芯片制造設備的溫度分布，監測芯片散熱情況等；在電子設備研發和生產中，用于檢測電路板、電子元件的熱性能，查找熱隱患；還可用于航空航天、汽車制造等行業的零部件熱檢測、熱分析等。
其他領域：在安防監控中，可用于夜間或惡劣環境下的目標探測和監控；在消防領域，幫助消防人員快速定位火源、監測火勢蔓延等。
